演習 4.1: Ansible Tower ジョブテンプレートの作成

Read this in other languages: English, japan 日本語.

目的

Red Hat Ansible TowerのBIG-IP仮想サーバー構成ジョブテンプレートをデモします。このジョブテンプレートは、仮想サーバーとプールを作成し、2つのWebサーバーをプールに追加します。

Ansible TowerでAnsible Playbookを実行するには、ジョブテンプレート を作成する必要があります。ジョブテンプレート には以下が必要です:

デバイスにログインするための 認証情報
ジョブを実行するための インベントリー
Playbookが含まれる プロジェクト

解説

Step 1: 認証情報の作成

Ansible web UIで、左側のメニューバーから 認証情報 セクションに移動します。
緑色のボタンをクリックして、新しくWorkshop Credentialの認証情報を作成します。

以下の通りにパラメータを入力し、保存をクリックします。

パラメータ	値
名前	Workshop Credential
認証情報タイプ	Network
ユーザ名	admin
パスワード	ansible

Note: BIG-IP のパスワードはインストラクターに確認してください。デフォルトはansibleです。

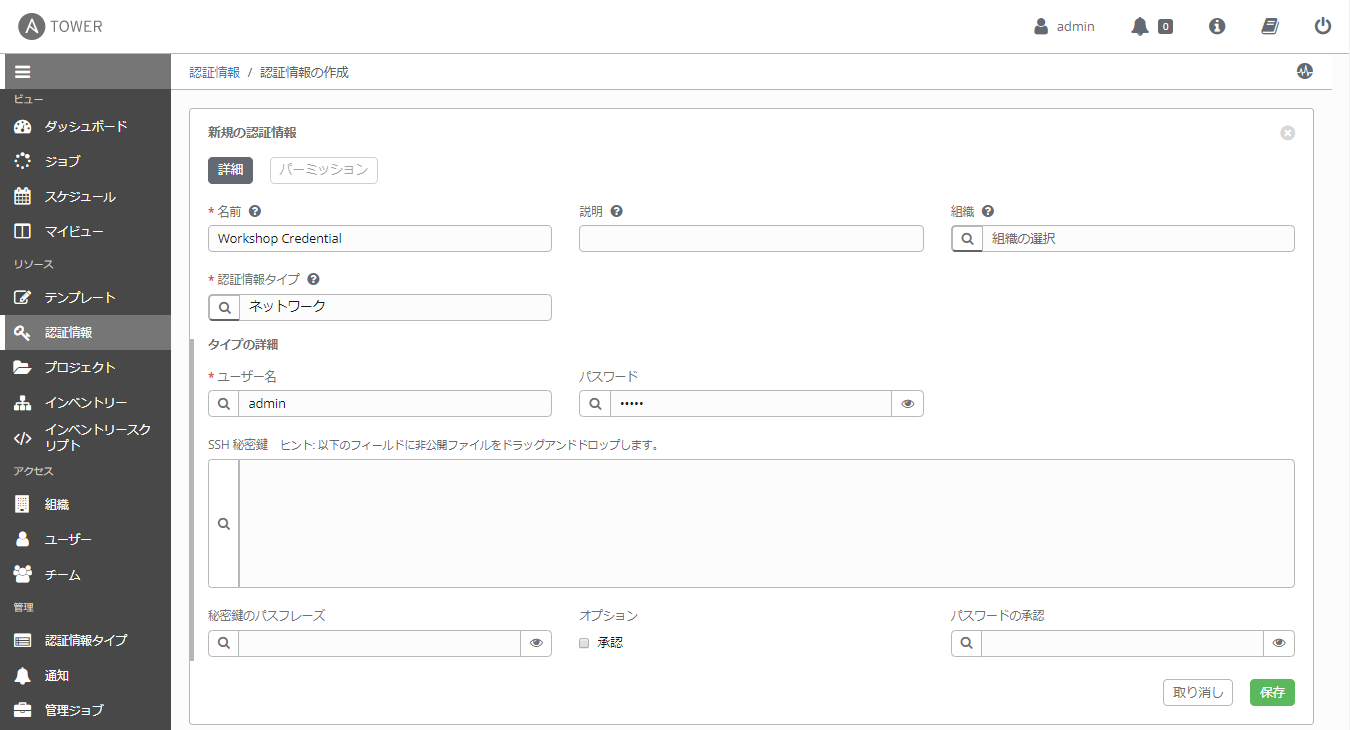

workshop credential link

Step 2: インベントリの移行

Note: : ここでは、Ansible Towerコントロールノードからインベントリーファイルを移行する1つの方法を紹介します。

Ansible web UIで、左側のメニューバーから インベントリー セクションに移動します。
緑色のボタンをクリックして、新しく空のWorkshop Inventoryを作成します。
SSH経由でAnsible Towerコントロールノードにログインします。(これは、Ansible TowerがインストールされているLinuxマシンです)ここでもSSH資格情報が必要です。
Ansibleインベントリーを表すフラットファイルを見つけます。以下のように awx-manage inventory_import コマンドを実行します。
```
cd ~/networking-workshop/lab_inventory/
sudo awx-manage inventory_import --source=hosts --inventory-name="Workshop Inventory"
```
これで、Web UIを介してログインすると、Workshop Inventoryインベントリーの下にすべてのホストが表示されます。

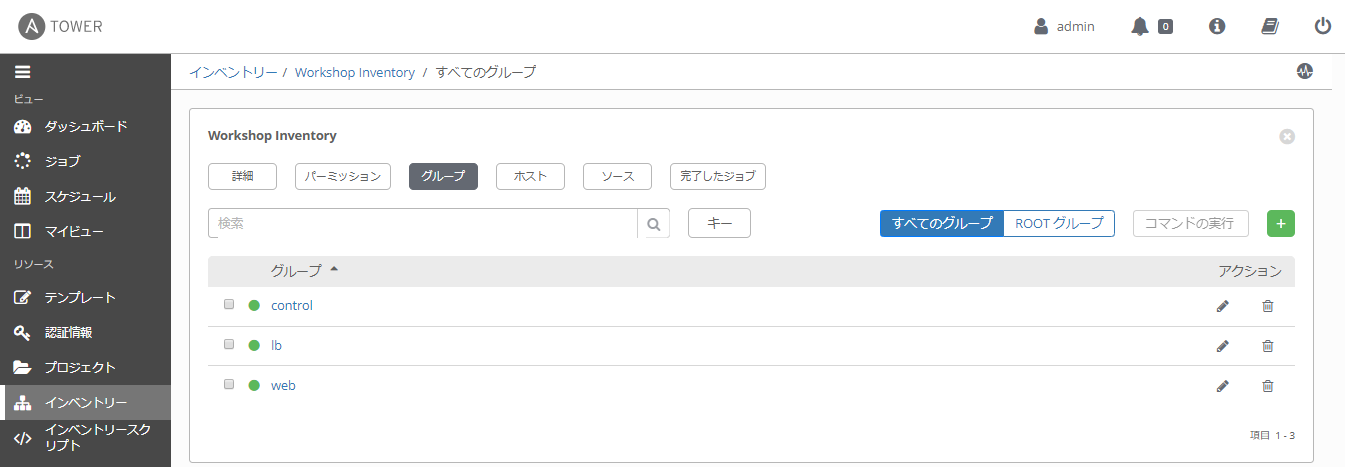

新しくインポートしたインベントリーで、グループ ボタンをクリックします。

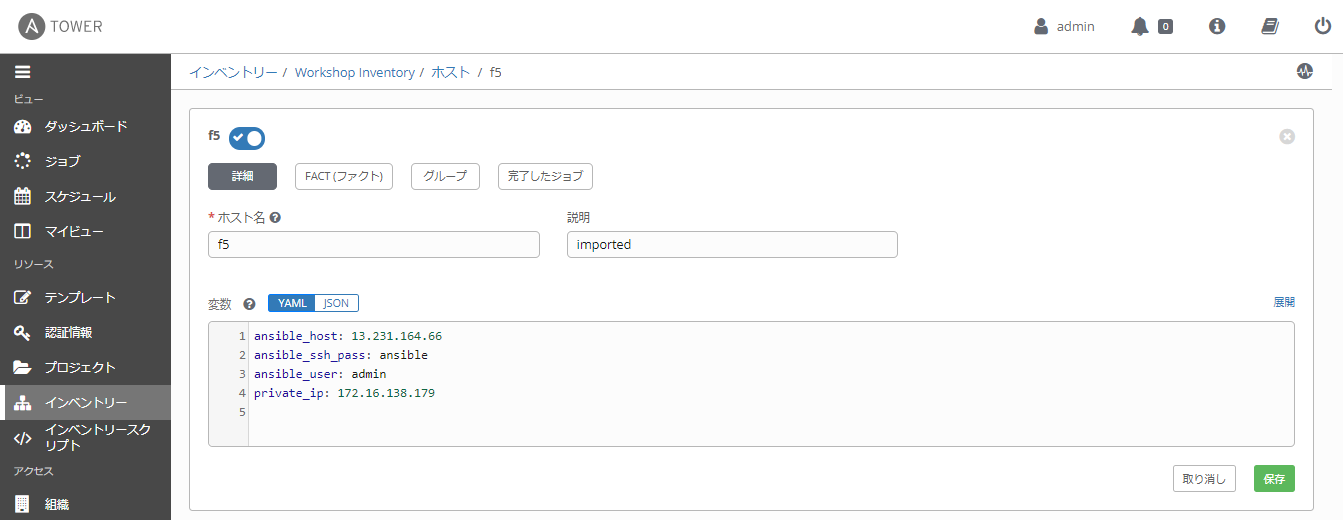

lbグループをクリックし, ホスト ボタンをクリックします。するとf5のホストが表示されます。 f5インベントリー内のBIG-IPホストには、それぞれの値を持つ変数が割り当てられています。Playbookは、ラボの後半でこれらのインベントリーの変数を参照します。
インベントリーに戻るには、上のWorkshop Inventoryをクリックし、グループ ボタンをクリックします。

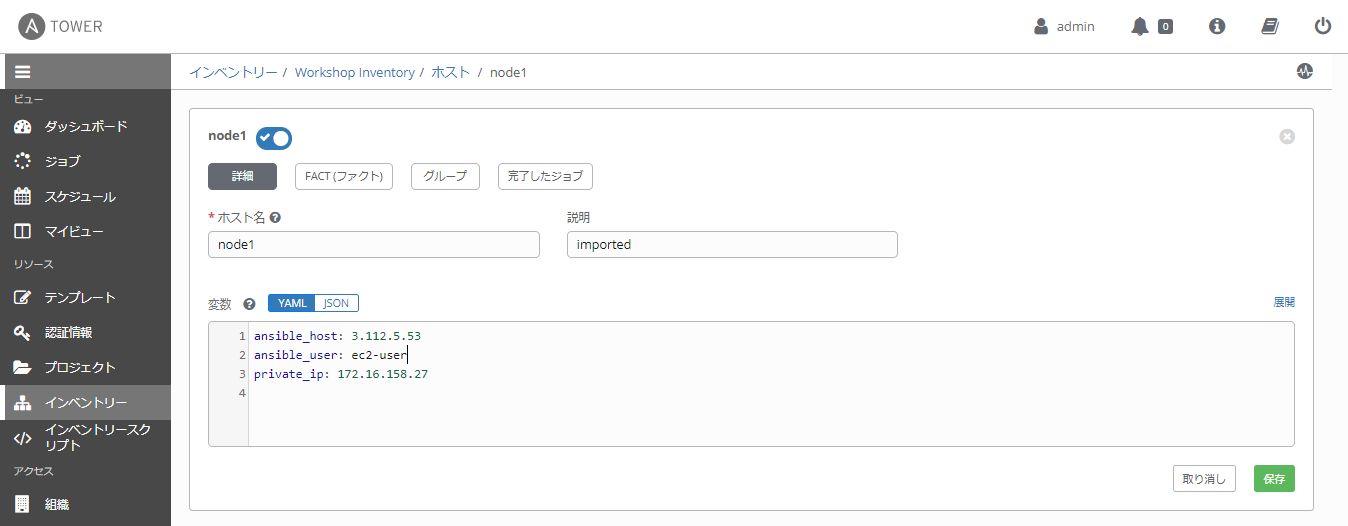

webグループをクリックし、ホスト ボタンをクリックします。node1とnode2の2つのホストが見えるでしょう。 node1をクリックすると、それに割り当てられた変数とそれぞれの値が表示されます。

Step 3: プロジェクトの作成

Ansible web UIで、左側のメニューバーから プロジェクト セクションに移動します。
緑色のボタンをクリックして、新しいプロジェクトを作成します。

以下の通りにパラメータを入力し、保存をクリックします。

パラメータ	値
名前	Workshop Project
SCM タイプ	Git
SCM URL	https://github.com/f5devcentral/ansible-tower-workshop-examples.git
起動時のリビジョン更新	✓

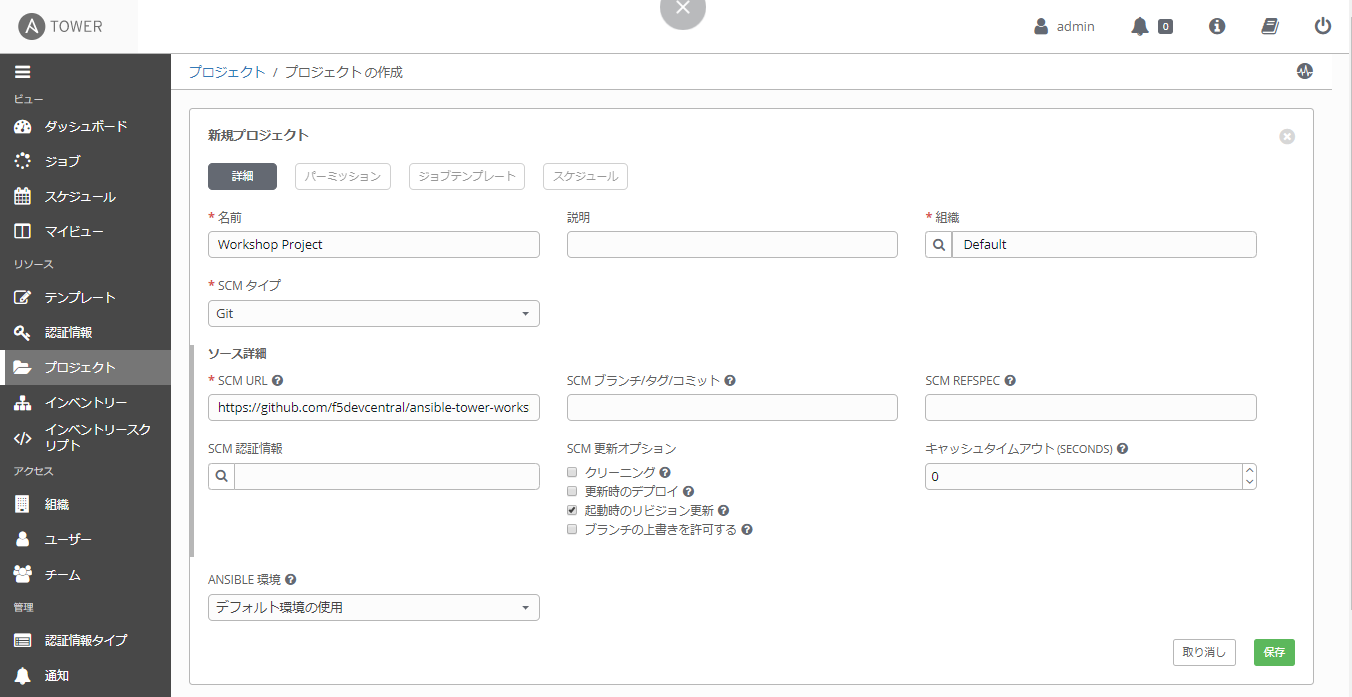

workshop_project link

全てのPlaybookは左のリンクより取得できます: https://github.com/f5devcentral/ansible-tower-workshop-examples 各Playbookの背後にあるものを確認できます。

参考までに、これはインポートされた、このラボの後半で実行されるPlaybookの1つです。

create_vs.yml

---
- name: BIG-IP SETUP
  hosts: lb
  connection: local
  gather_facts: false

  tasks:
    - name: Setting up provider values
      set_fact:
       provider:
        server: ""
        server_port: "8443"
        validate_certs: "False"

    - name: CREATE NODES
      bigip_node:
        provider: ""
        host: ""
        name: ""
      loop: ""

    - name: CREATE POOL
      bigip_pool:
        provider: ""
        name: "http_pool"
        lb_method: "round-robin"
        monitors: "/Common/http"
        monitor_type: "and_list"

    - name: ADD POOL MEMBERS
      bigip_pool_member:
        provider: ""
        state: "present"
        name: ""
        host: ""
        port: "80"
        pool: "http_pool"
      loop: ""

    - name: ADD VIRTUAL SERVER
      bigip_virtual_server:
        provider: ""
        name: "vip"
        destination: ""
        port: "443"
        enabled_vlans: "all"
        all_profiles: ['http','clientssl','oneconnect']
        pool: "http_pool"
        snat: "Automap"

    - name: PRINT OUT WEB VIP FOR F5
      debug:
        msg: "The VIP (Virtual IP) is https://"

Step 4: ジョブテンプレートの作成

Ansible web UIで、左側のメニューバーから テンプレート セクションに移動します。
緑色のボタンをクリックし、新しい ジョブテンプレート を作成します。

ジョブテンプレート を選択してください。ワークフローテンプレート を選択しないでください。

以下の通りにパラメータを入力します:

パラメータ	値
名前	create_vs
ジョブタイプ	実行
インベントリー	Workshop Inventory
プロジェクト	Workshop Project
Playbook	create_vs.yml
認証情報	Workshop Credential

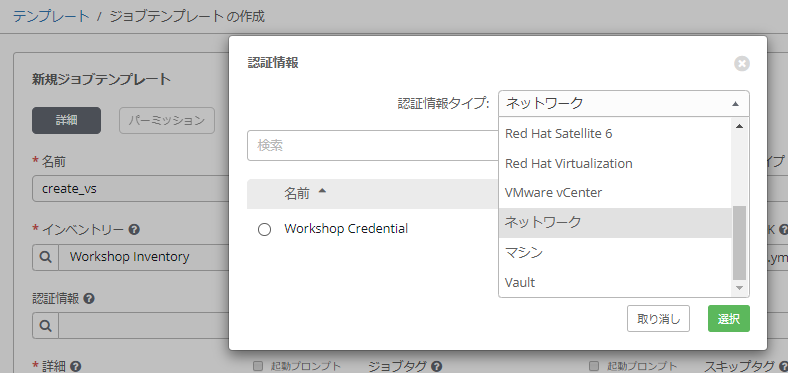

認証情報タイプ から ネットワーク を選択し、Workshop Credential を選択します: network credential

以下は、パラメーターが入力されたジョブテンプレートのスクリーンショットです:

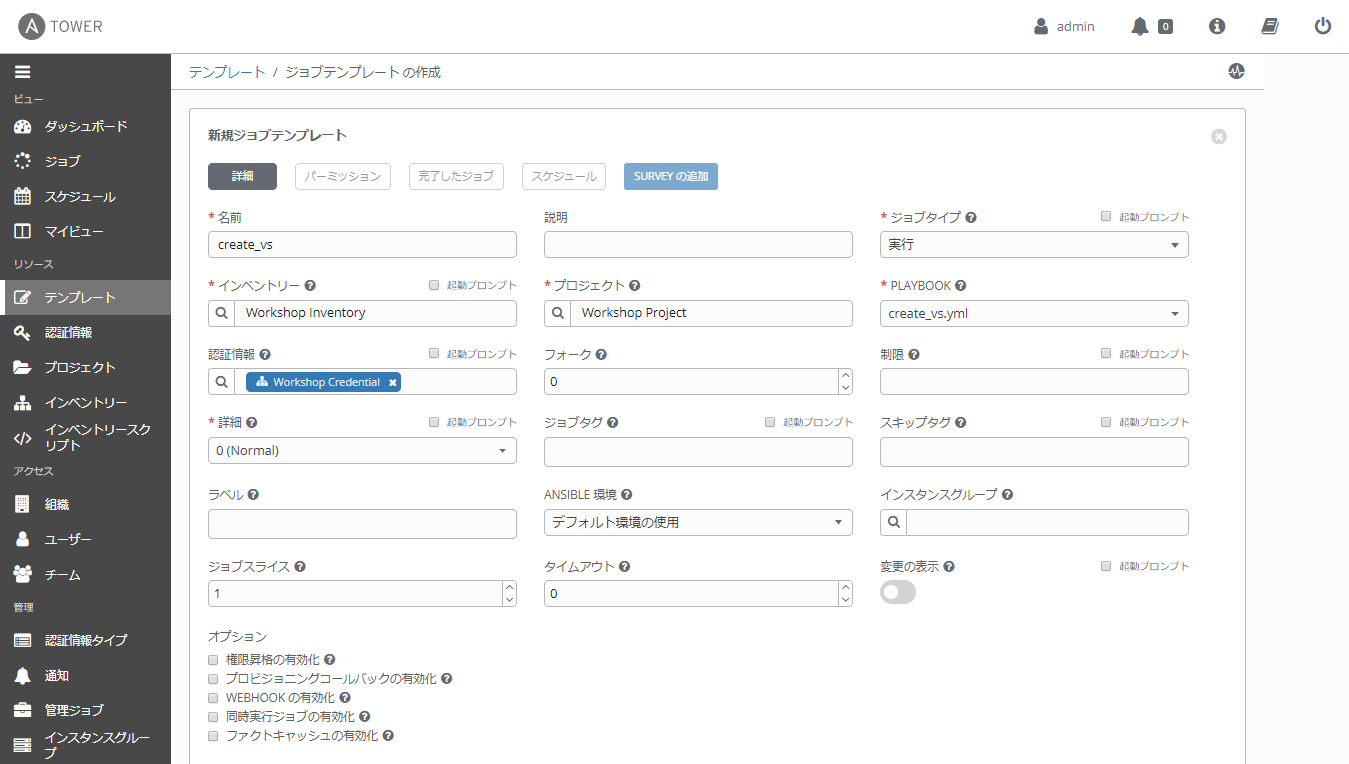

create_vs job template

下にスクロールして、緑色の保存ボタンをクリックします。

Step 5: ジョブテンプレートの起動

全てのテンプレートが一覧表示されている テンプレート ウインドウに戻ります。
ロケットボタンを押して、create_vsを起動します。

ロケットボタンをクリックすると、ジョブが起動します。ジョブ詳細表示 という新しいウインドウを開き確認します。Tower Jobsの詳細については、ドキュメントをご覧ください。

Step 6: ジョブ詳細表示の確認

左側には 詳細ペイン があり、右側には 標準出力ペイン があります。

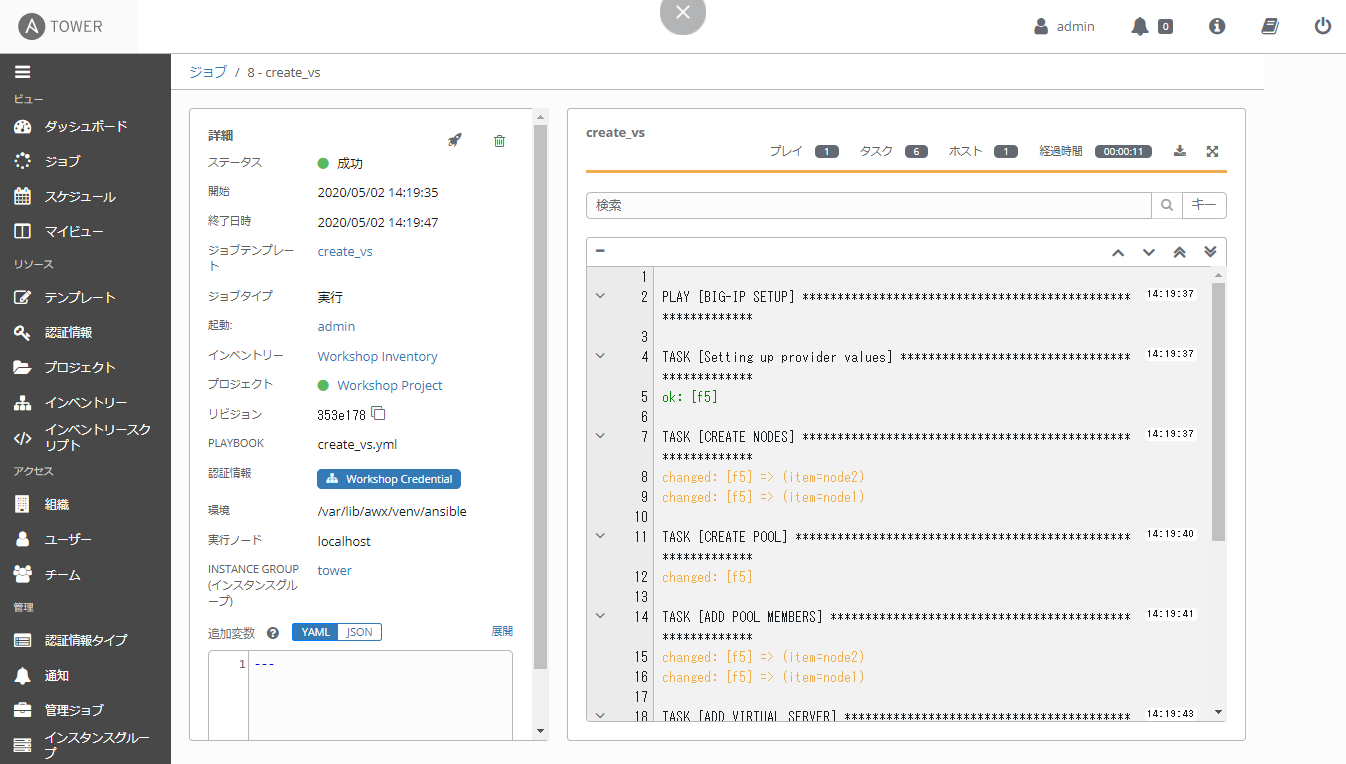

job details view

詳細ペインを確認します。

詳細ペインは、ジョブの開始と終了時のタイムスタンプのような情報や、ジョブの種類(チェックや実行)、ジョブを起動したユーザ、プロジェクトや Ansible Playbook等のような情報を提供します。

ジョブがまだ終了していない場合、詳細ペイン にはキャンセルボタンがあり、ジョブを停止するために使用することができます。
標準出力ペイン を確認します。

標準出力ペイン は、Ansible Playbookの出力を表示します。全てのTaskの出力は、コマンドラインの出力と全く同じです。
出力の展開をクリックします。

これにより、標準出力ペインが拡張され、ウインドウ全体が表示されます。
標準出力ペイン の中からTaskをクリックし、特定のTaskから構造化された出力を開きます。

任意の行をクリックし、changedもしくはokをクリックします。

Step 7: ジョブウインドウの確認

実行完了もしくは実行中の ジョブテンプレート は ビュー -> ジョブ ウインドウに表示されます。

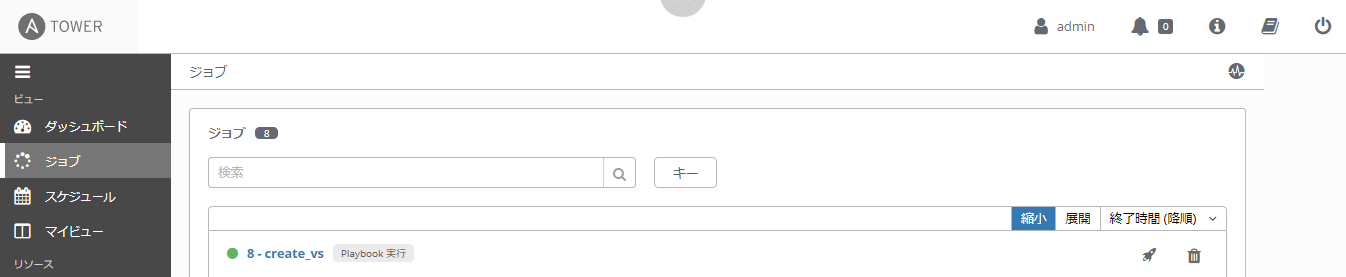

Ansible web UIで、左側のメニューバーから ジョブ セクションに移動します。

ジョブウインドウには、ジョブのリストとそのステータスが表示され、正常に完了したか失敗したか、またはアクティブな（実行中の）ジョブが表示されます。この画面から実行できるアクションには、特定のジョブの詳細と標準出力の表示、ジョブの再起動、ジョブの削除などがあります。
create_vs ジョブをクリックします。

create_vs のジョブは最新です。(他のジョブを起動していなければ) このジョブをクリックし、ジョブ詳細表示に移動します。Ansible Towerは起動されたすべてのジョブの履歴を保存します。
